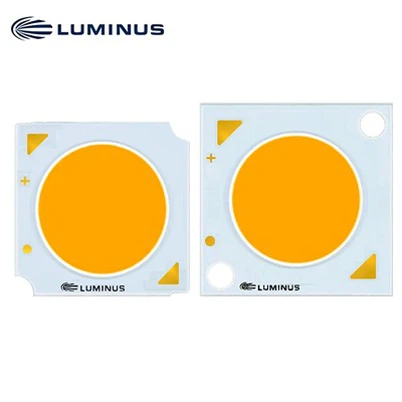

Seria Lux G5 CXM-18 Tablice COB Białe diody LED

Highest efficacy at typical >160 lm/W, oświetlenie ogólne, źródło kierunkowe zapewniające wysoką skuteczność świetlną z największego wyboru powierzchni emitujących światło (LES), zakresu mocy roboczej i jakości kolorów

Wyślij zapytanie Czatuj teraz

Pobierz za darmo

Opis

Seria Lux G5 CXM-18 Tablice COB Białe diody LED

Cechy
• Typowy wysoki strumień świetlny i skuteczność
• Ponad 4500 lm, 170LPW przy 3000 K, 90CRI, stopień Tj=85
• Zakres CCT 2400K, 2700K, 3000K, 3500K, 4000K, 5000K i 6500K
• Standard łączenia kolorów 3 SDCM i 2 SDCM
• Doskonała jednorodność emisji optycznej i spójność koloru pod kątem
• Wyjątkowa, długoterminowa stabilność koloru
• Doskonała przewodność cieplna zapewniająca równomierne rozprowadzanie ciepła

Aplikacje
• Reflektory/Światła szynowe
• Downlighty
• Oświetlenie sklepu
• Oświetlenie hotelowe
• Architektoniczne i specjalistyczne
• Oświetlenie uliczne
• Oświetlenie parkingu i terenu
• Oświetlenie tunelu

CCT, CRI i R9 Wartości

Skorelowane temperatury barwowe	Wartość XX	CRI	*R9
2400K, 2700K, 3000K, 3500K, 4000K, 5000K, 6500K	90	>90	>50
2700K, 3000K	95	>95	>85
3500K, 4000K, 5000K	95	>95	>75

Zamawianie numerów części - współwłaściciel50

Poniższe tabele opisują produkty o typowym i minimalnym strumieniu mierzonym przy 800 mA i określonym przy Tj=85 stopnia. Wartości przy 25 stopniach zostały obliczone i pokazane wyłącznie w celach informacyjnych.

CCT	Strumień wyjściowy (lm)			Kolor Wykonanie Indeks (min.)	Zamawianie numeru części
CCT	Typ. (85 stopni)	Min. (85 stopni)	Obliczony Typ. (25 stopni)	Kolor Wykonanie Indeks (min.)	3-stopniowa elipsa MacAdama	2-stopniowa elipsa MacAdama
2400K	4, 140	3,850	4,560	90	CXM-18-24-90-36-TC50-F6-3	CXM-18-24-90-36-TC50-F6-2
2700K	4,425	4,115	4,865	90	CXM-18-27-90-36-TC50-F6-3	CXM-18-27-90-36-TC50-F6-2
2700K	4,040	3,755	4,440	95	CXM-18-27-95-36-TC50-F6-3	CXM-18-27-95-36-TC50-F6-2
3000K	4,505	4,190	4,955	90	CXM-18-30-90-36-TC50-F6-3	CXM-18-30-90-36-TC50-F6-2
3000K	4,180	3,890	4,600	95	CXM-18-30-95-36-TC50-F6-3	CXM-18-30-95-36-TC50-F6-2
3500K	4,710	4,380	5,180	90	CXM-18-35-90-36-TC50-F6-3	CXM-18-35-90-36-TC50-F6-2
3500K	4,205	3,910	4,625	95	CXM-18-35-95-36-TC50-F6-3	CXM-18-35-95-36-TC50-F6-2
4000K	4,700	4,370	5,170	90	CXM-18-40-90-36-TC50-F6-3	CXM-18-40-90-36-TC50-F6-2
4000K	4,375	4,070	4,815	95	CXM-18-40-95-36-TC50-F6-3	CXM-18-40-95-36-TC50-F6-2
5000K	4,660	4,335	5,130	90	CXM-18-50-90-36-TC50-F6-3	CXM-18-50-90-36-TC50-F6-2
5000K	4,415	4,105	4,855	95	CXM-18-50-95-36-TC50-F6-3	CXM-18-50-95-36-TC50-F6-2
6500K	4,585	4,260	5,040	90	CXM-18-65-90-36-TC50-F6-3	CXM-18-65-90-36-TC50-F6-2

Zamawianie numerów części - TC52Sensus (BBBL)

CCT	Strumień wyjściowy (lm)			Kolor Wykonanie Indeks (min.)	Zamawianie numeru części
CCT	Typ. (85 stopni)	Min. (85 stopni)	Obliczony Typ. (25 stopni)	Kolor Wykonanie Indeks (min.)	3-stopniowa elipsa MacAdama	2-stopniowa elipsa MacAdama
2700K	4,285	3,980	4,710	90	CXM-18-27-90-36-TC52-F6-3	CXM-18-27-90-36-TC52-F6-2
3000K	4,370	4,060	4,805	90	CXM-18-30-90-36-TC52-F6-3	CXM-18-30-90-36-TC52-F6-2
3500K	4,480	4,165	4,930	90	CXM-18-35-90-36-TC52-F6-3	CXM-18-35-90-36-TC52-F6-2

Operacyjny Charakterystyka1

Parametr	Symbol	Minimum	Typowy	Maksymalny	Jednostka
Prąd do przodu2	Jeśli		800	1800	mama
Napięcie przewodzenia 3	Vf	31.1	32.9	35.5	V
Moc			26.5	64	W
Temperatura obudowy operacyjnej	T c			105	stopień
Średnica powierzchni emitującej światło	LES		17.5		mm
Opór cieplny (połączenie-z-obudową)	Θjc		0.13		stopień /W
Temperatura złącza	Tj			140	stopień
Kąt widzenia			120		Stopień
